Кабель nym: технические характеристики, расшифровка

Опубликовано: 03.09.2018

Провод ПВС Кабель ПВС Технические характеристики провода

Для прокладки силовых или осветительных сетей используются специальные коммуникации. В основном для данных работ применяется электрический кабель NYM, у которого технические характеристики соответствуют использованию для промышленных или домашних нужд.

Технические характеристики

Электрокабель NYM ГОСТ 22483 – это медный монтажный провод с изоляцией ПВХ. Данный шнур может проводить ток с напряжением до 660 Вольт и частотой до 50 Герц. Данная кабельная продукция является более современным и усовершенствованным аналогом ВВГ – силового кабеля. Его главным отличием является то, что для монтажа гофра может не использоваться, сама по себе изоляция коммуникации достаточно плотная и прочная.

⚠ Какие провода и кабели я использую для своих объектов! #Реальный_электрик

Фото – nym 4 жилы

Достоинства НУМ кабеля :

Повышенная эластичность. Благодаря наличию резинового уплотнителя, провод обладает отличной пластикой. Это способствует тому, что его устанавливают в труднодоступных местах, на больших расстояниях и под землей; Противостояние пожарной опасности. Кабель изготовлен из материалов, не подверженных горению. При этом нужно учитывать, что его нельзя прокладывать пучком, иначе данный параметр упрощается и повышается вероятность возгорания; Благодаря гибкости и противостоянию горения, этот кабель идеально подходит для разводки проводки деревянного дома, дачного строения и т. д.; Прокладку можно производить в земле, по воздушным столбам и в помещении; Жилы имеют оригинальную расцветку, которая способствует упрощению их монтажа. Чаще всего их цвет совпадает со стандартной цветовой гаммой.

Расшифровка кабеля NYM имеет следующий вид:

N – это символ, обозначающий Veiband Deutscher Electrotechniker. Это отметка немецкого союза электротехников, которая говорит о том, что продукция прошла обследование и соответствует необходимым стандартам. На проводе NYM всегда имеется сертификат соответствия качества, который говорит, что силовой кабель подходит для использования в пожароопасных помещениях и полностью соответствует мировым стандартам качества;

Y – изоляция изготовлена из поливинилхлорида (ПВХ);

M – провод подходит для монтажа в разных условиях.

Сейчас данный вид силового кабеля производится на многих отечественных и заграничных предприятиях: «СевКабель», «Технотон», завод «Конкорн» и другие. Продажа осуществляется непосредственно на заводе или в электромагазинах.

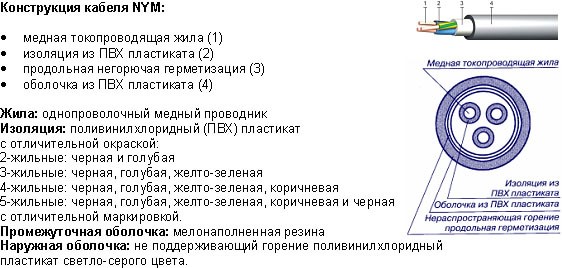

Фото – конструкция кабеля nym

Основные параметры кабеля NYM:

Инсталляционный провод может быть изготовлен с 2, 3, 4 и более жилами; Материал для жил – медь; Номинальное рабочее напряжение –0,66 кВт; Диаметр жил зависит от области использования, наименьший – 1,5 мм; Гибкий кабель не нужно прогревать при монтаже, но устанавливать его разрешается только при температуре от -5 градусов; Класс пожарной безопасности NYMнг– LS, это означает, что устойчив к воздействию открытого источника огня и не распространяет горение и дым. Такой же показатель и у ВВГнг и ПУНП; Максимально допустимая нагрузка на кабель – 660 Вольт.

Видео: зачистка кабеля NYM

Описание продукции и применение

Количество и сечение медных жил, мм2	Диаметр кабеля, мм	Вес погонного метра кабеля, кг
2х1,5	8,9	129
2х2,5	10	170
2х4	11,3	230
2х6	12,3	290
3х1,5	9	146
3х2,5	10,4	199
3х4,0	12	275
3х6	13	365
3х10	16	572
3х16	19	845
4х1,5	10	173
4х2,5	11	235
4х4	13,3	345
4х6	14,9	460
4х10	17,9	698
4х16	21	1039
4х25	25,4	1580
4х35	30	2170
5х1,5	10,7	205
5х2,5	12	280
5х4,0	14,9	428
5х6,0	16	550
5х10	19,5	843
5х16	23,5	1290
5х25	27,8	1925
5х35	31	2510

Наиболее часто используется кабель типа NYM с соотношением сечение/количество жил – Nexans (марки Alcatel) 3х2,5 и NYM DIN VDE 3х1,5 (производитель Германия). Эти провода идеально подходят для установки в бытовых условиях, а также в производственных помещениях.

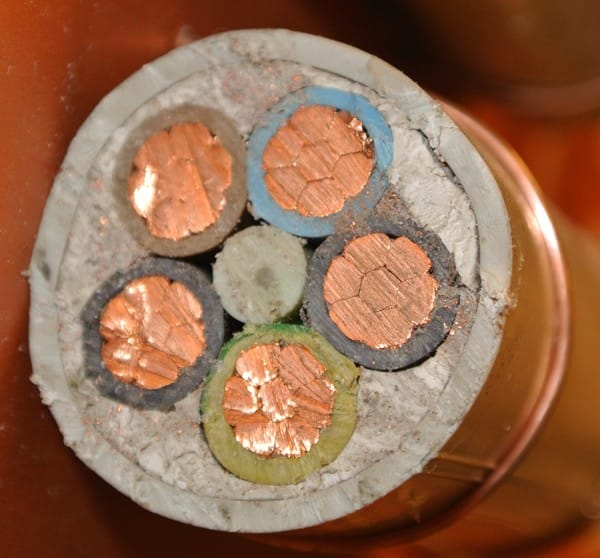

Фото – промышленный кабель nym

Во многом отечественные мастера доверяют продукции NYMSt Faber kabel, страна изготовления Германия. Эти силовые провода имеют сечение до 35 мм, что позволяет устанавливать их на мощных промышленных объектах.

Помимо сечения нужно также выбрать максимально допустимый ток продукции. Он зависит от области применения кабеля. Есть существенная разница между использованием провода в воздушных сетях и прокладке проводки внутри жилого дома или производственного помещения.

Сечение, мм2	Одна жила, прокладка по воздуху/в земле, макс А	Три жилы, прокладка по воздуху/в земле, макс А
1,5	23/30	19/27
2,5	30/45	25/38
4	41/60	35/49
6	50/65	42/60
10	80/100	55/90
16	100/130	75/115
25	140/170	95/150
25	170/200	120/180
50	215/250	145/225
70	270/300	180/270
95	325/350	220/320
120	385/440	260/370
150	440/500	305/430
185	510/560	350/510
240	600	–

Обзор цен

Купить кабель NYM можно в любом городе СНГ, при этом цена будет зависеть от сечения и количества жил у провода. Помимо этих параметров, провод типа НУМ может отличаться по области использования и своему типу (J, VDE, S и прочие).

Город	Стоимость погонного метра NYM-J
Москва	50
Минск	50
Санкт-Петербург (СПб)	51
Екатеринбург	49
Нижний Новгород	48
Омск	48
Самара	50
Краснодар	49

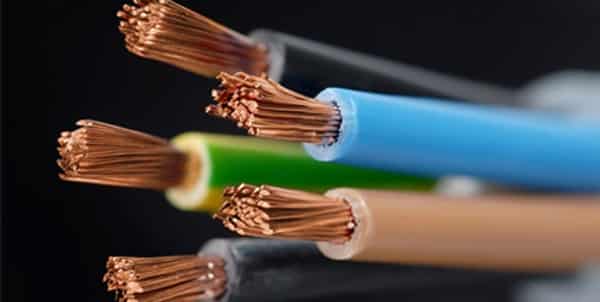

Фото – расцветка жил nym

Если покупается сразу бухта – моток кабеля NYM оптом, то часто доставка бесплатная и стоимость провода немного меньше. В большинстве случаев, Вы можете оформить телефонный заказ, но тогда нет возможности проверить документацию производителя и реализатора.
